Salut à tous,

Au mois de décembre 2009 j'ai franchi le pas et débuté l'aéromodélisme. Après avoir acheté et terminé quelques appareils, j'ai récupéré un fuselage non terminé d'un planeur qui allait partir à la poubelle...

Le problème est qu'il manquait les ailes et que les plans étaient introuvables. Après discussions avec un autre modéliste, décision est prise de faire une aile mélangeant le balsa et le dépron (matériau d'isolation disponible en 3 & 6mm).

Ayant pas les connaissances nécessaires, j'ai donc demandé à un modéliste expérimenté de m'enseigner, ce qu'il a accepté avec un grand plaisir. Il a même réussi à retrouver les plans mais hélas, pas ceux des ailes. Le plan d'une autre aile sera utilisé.

Le coût total de cette construction s'élève à 45.- CHF pour l'aile et à 54.- CHF pour l'entoilage soit environ 55€.



Voici donc en images les étapes de cette construction.

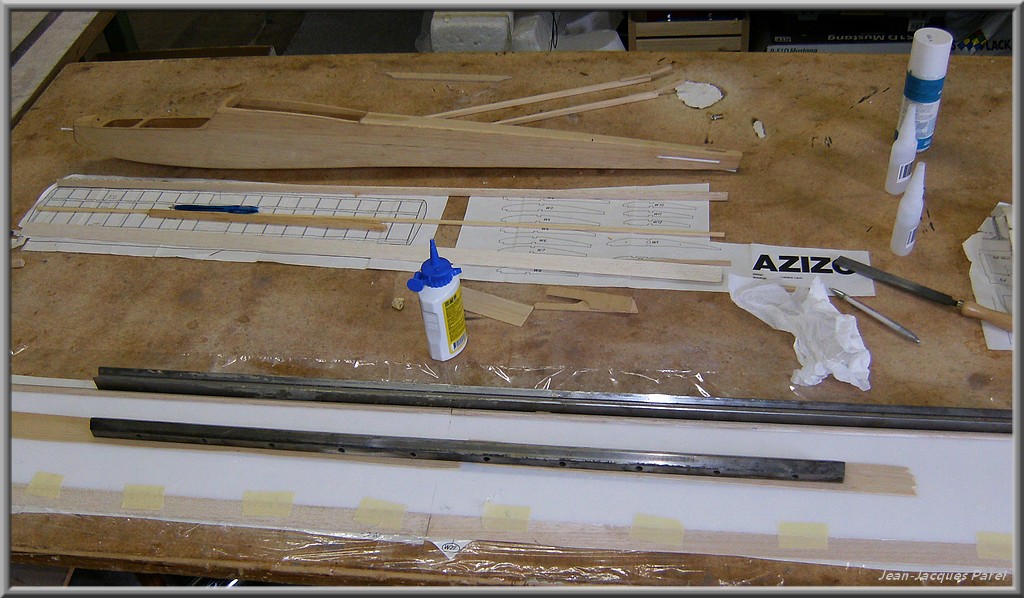

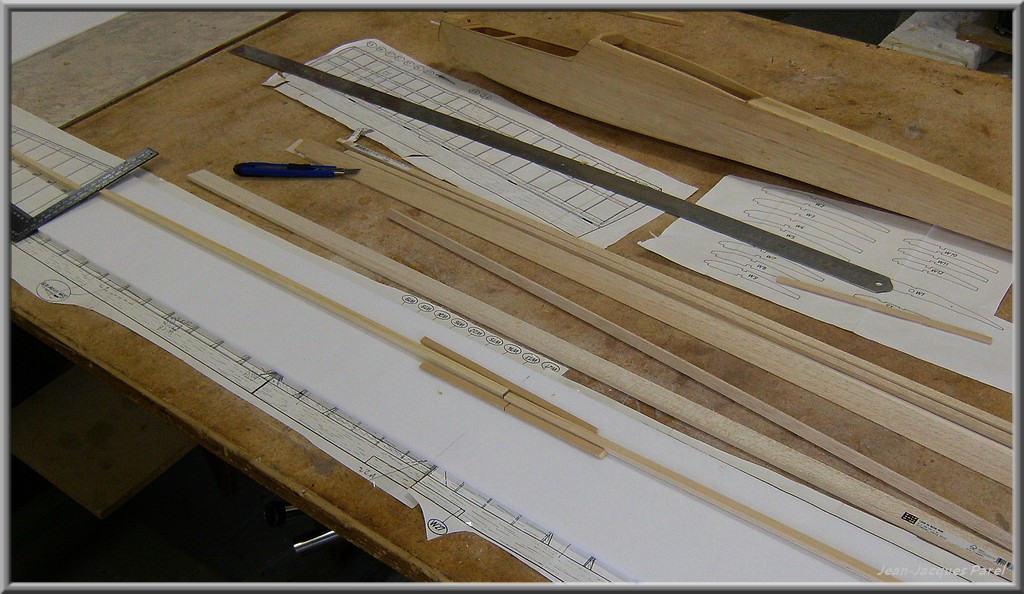

Après discussion, on garde le plan tel quel, on peut commencer!. L'aile fera 2m d'envergure et aura 2 oreilles (bords relevés).

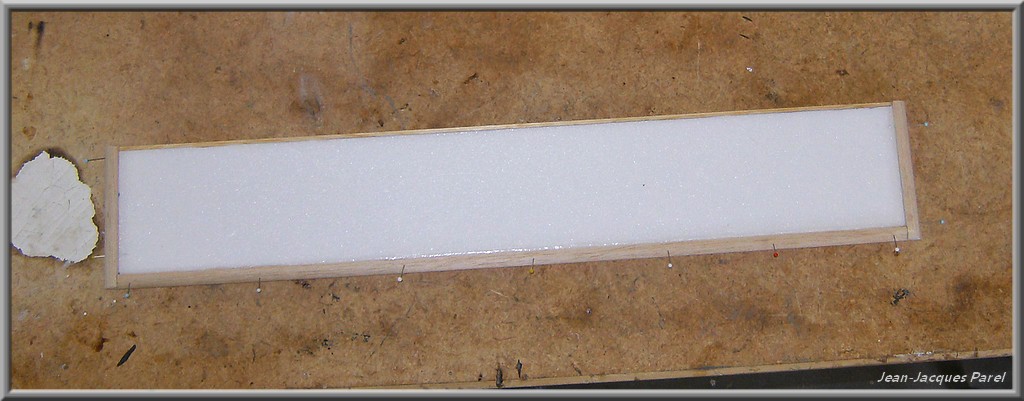

L'intrados (dessous de l'aile) a été découpé dans du dépron 6mm, il sera tout plat. Le longeron est du pin en carré 6mm. C'est prêt à être collé.

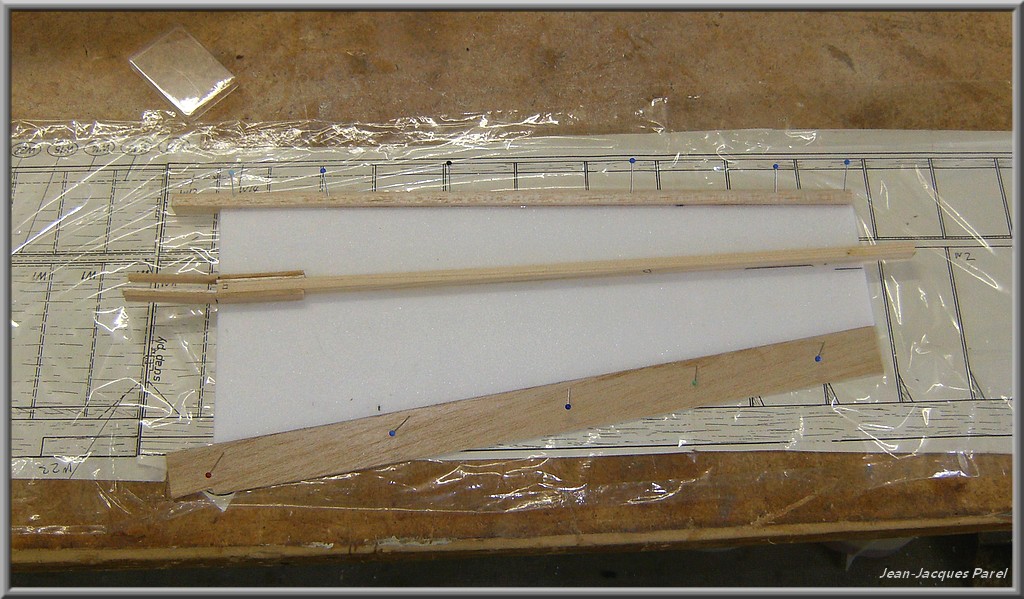

Pendant que le bord d'attaque (devant de l'aile), le longeron et le bord de fuite (arrière de l'aile) collent, on prépare le stabilisateur.

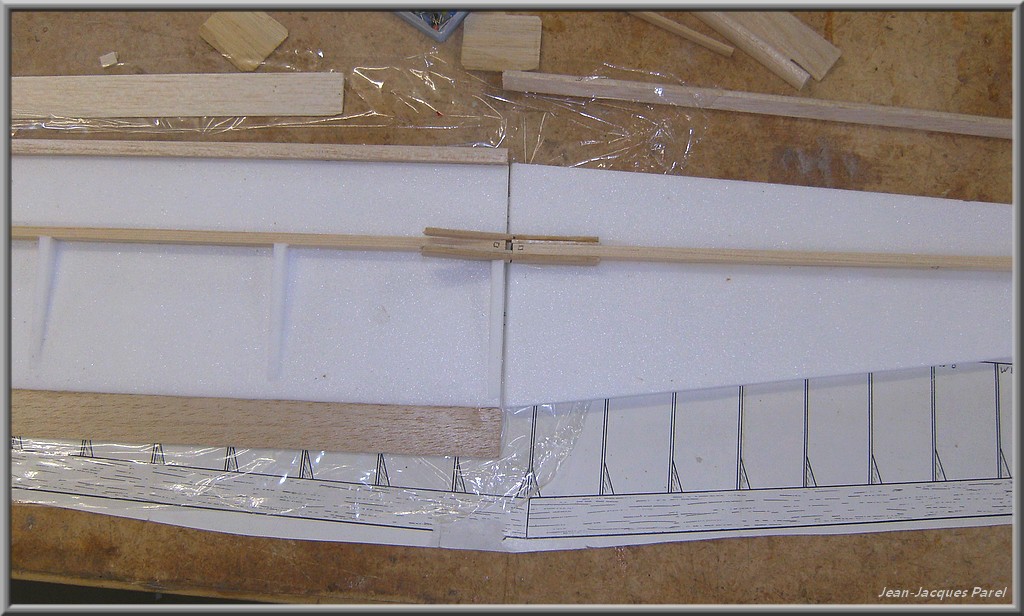

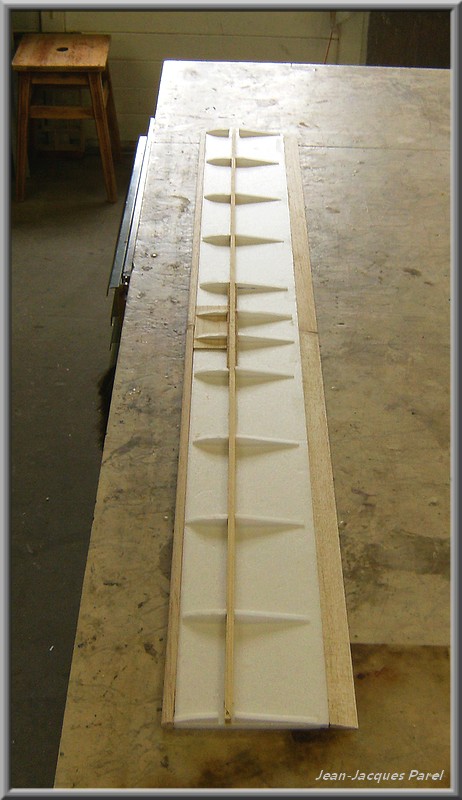

Après la pose de nervures, elles aussi en dépron, on s'occupe des oreilles.

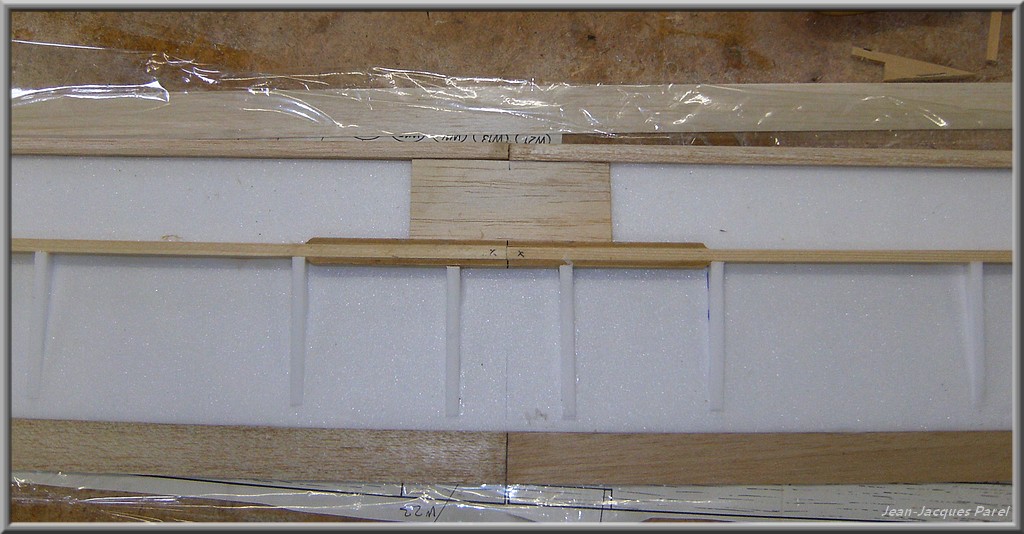

Mise en place du renfort pour le milieu de l'aile.


L'aile avant la pose des oreilles.

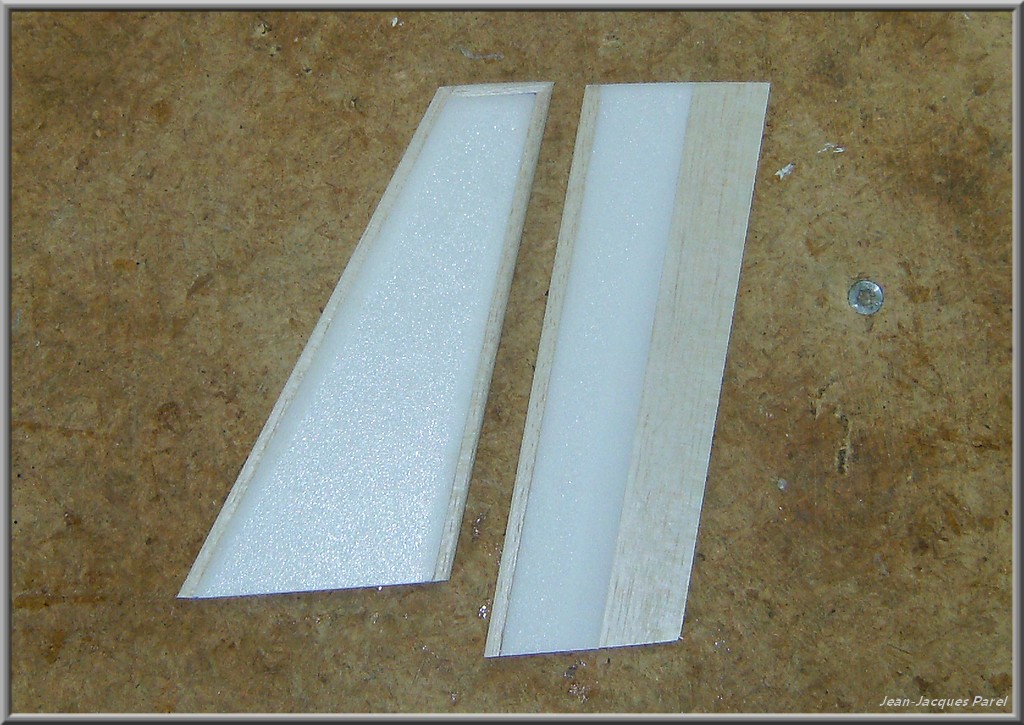

Pose des bords d'attaque et de fuite sur une oreille.

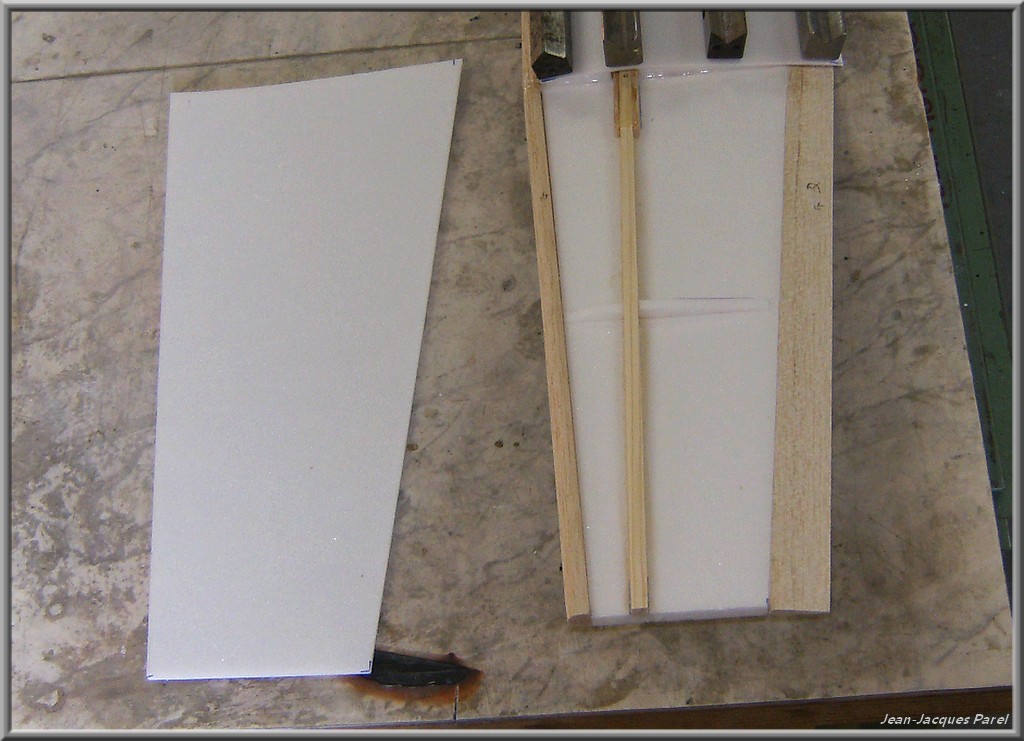

Collage du stabilisateur.


La dérive est construite. Par la suite elle sera coupée afin d'être plate en bas.

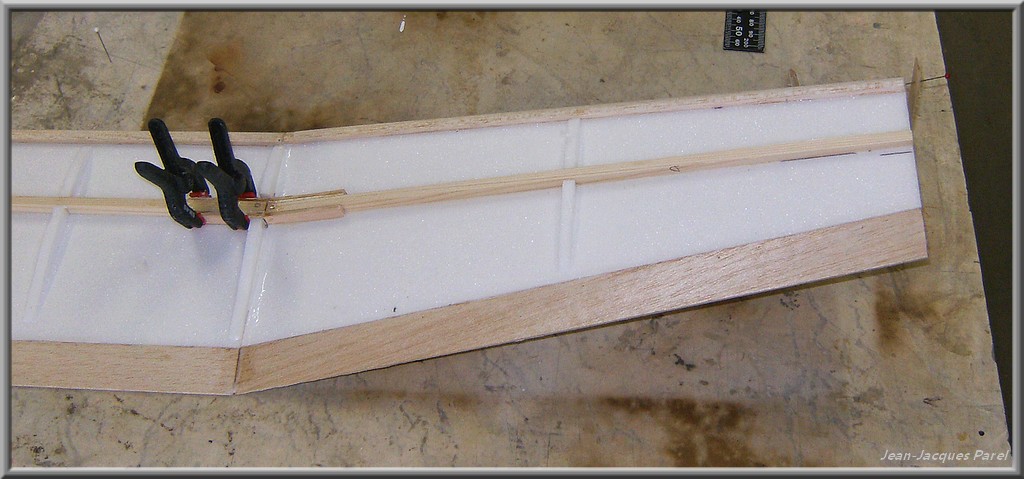

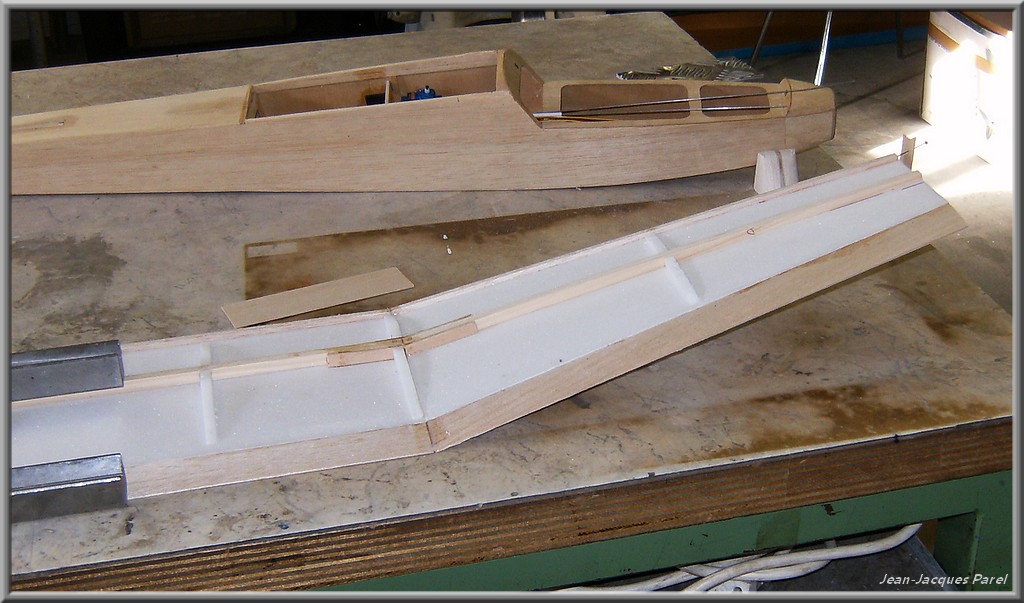

Assemblage de l'oreille droite.

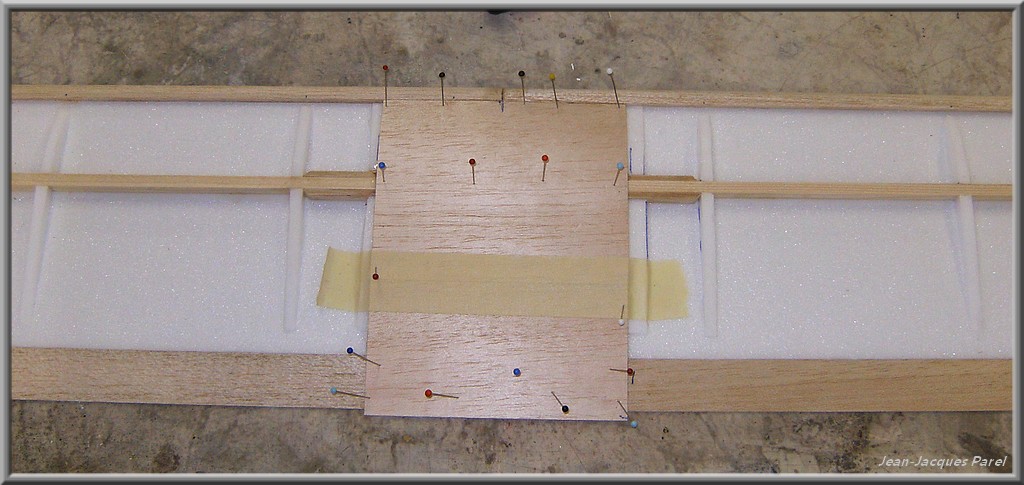

Coffrage du milieu de l'aile.

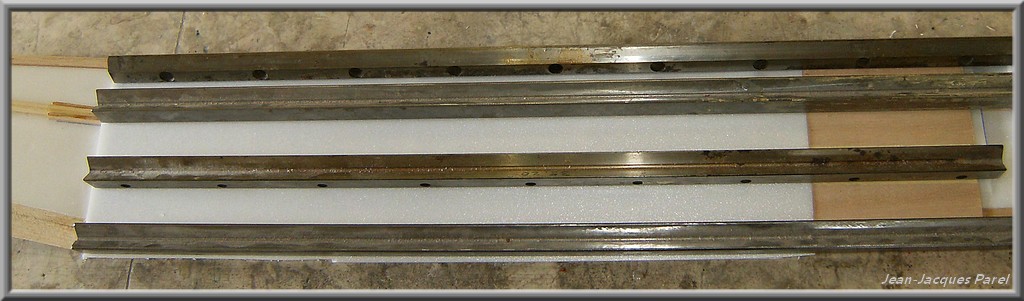

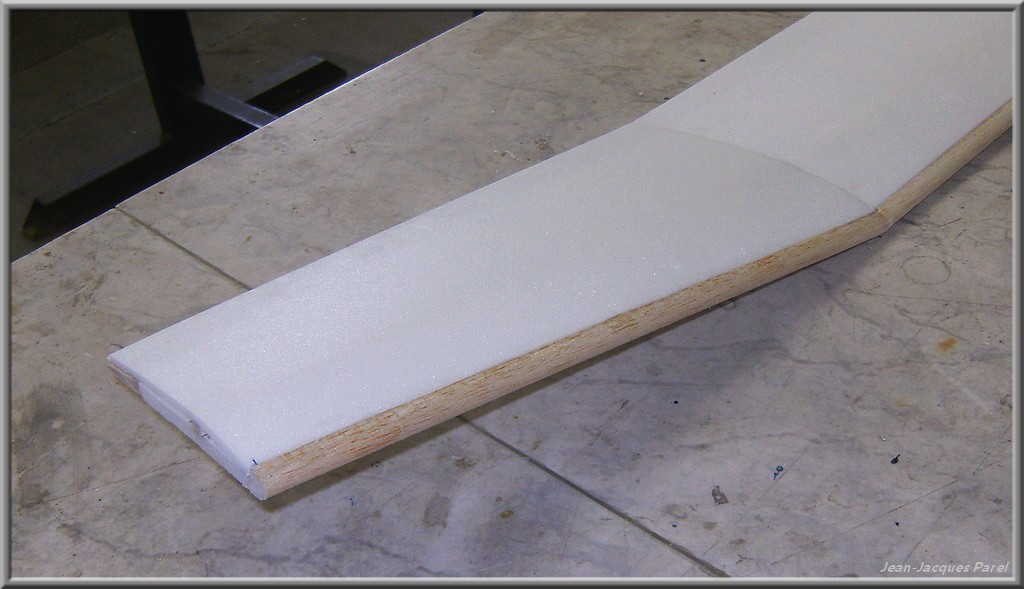

L'extrados (dessus de l'aile) est coffré avec du dépron 3mm et mis sous presse.


Préparation du coffrage de l'oreille gauche.


Vue de l'oreille droite.

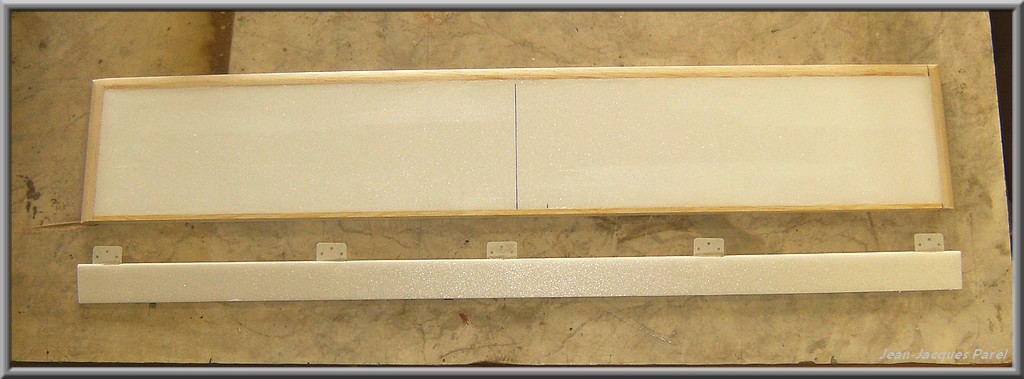

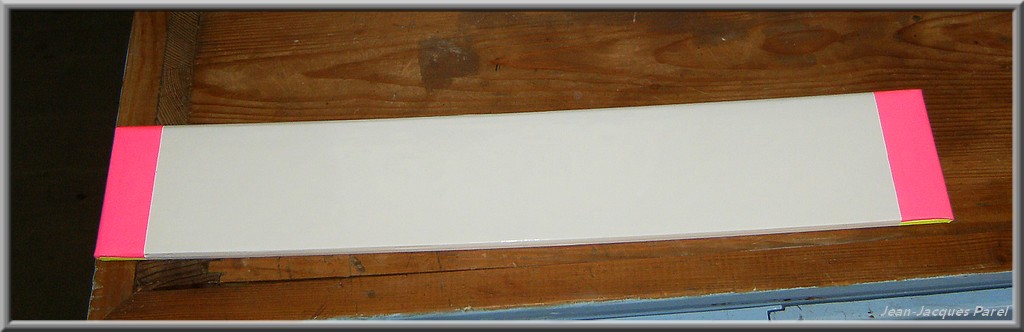

La profondeur est prête, avec les charnières installées. Elle sera fixée au stabilisateur après entoilage.

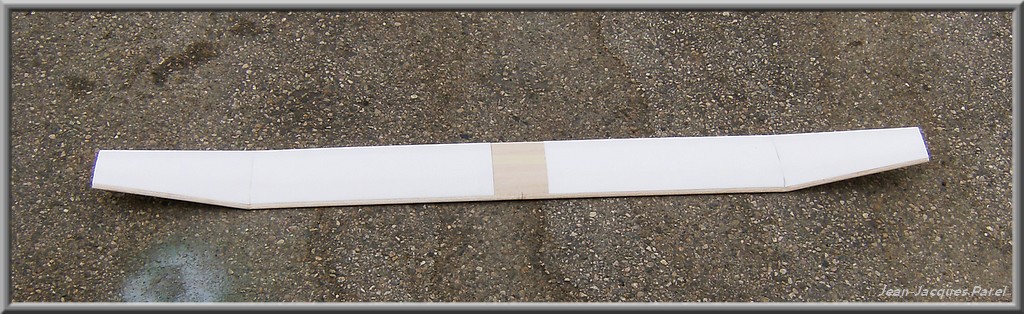

L'aile coffrée est presque prête, il reste à l'entoiler et à faire les saumons (bout d'ailes).

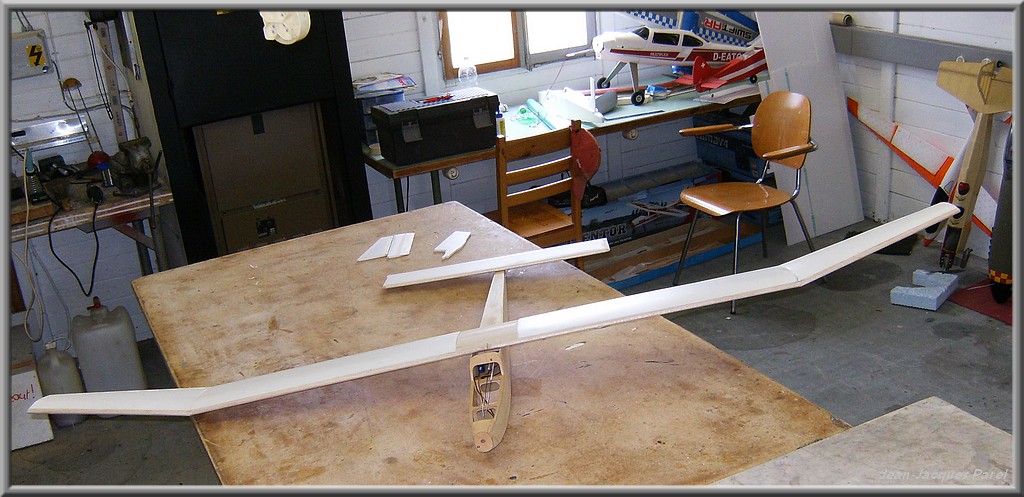

Aile et stabilisateur installés sur le fuselage, ça a de la gueule, non?.


Préparation d'une oreille afin d'y mettre des saumons en balsa 5mm.

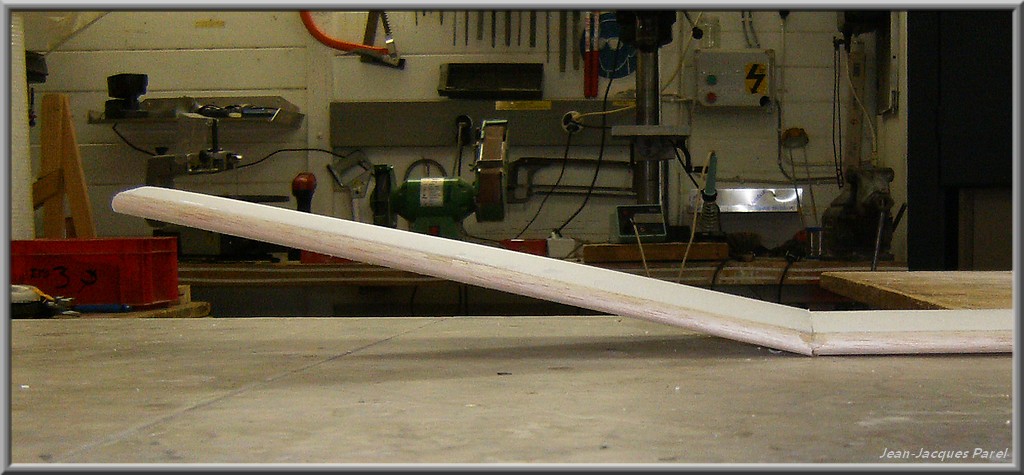

Vue sur le dièdre (angle) des oreilles.

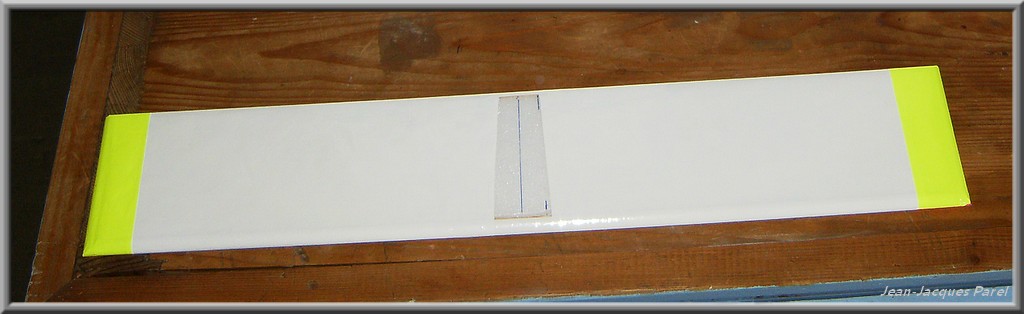

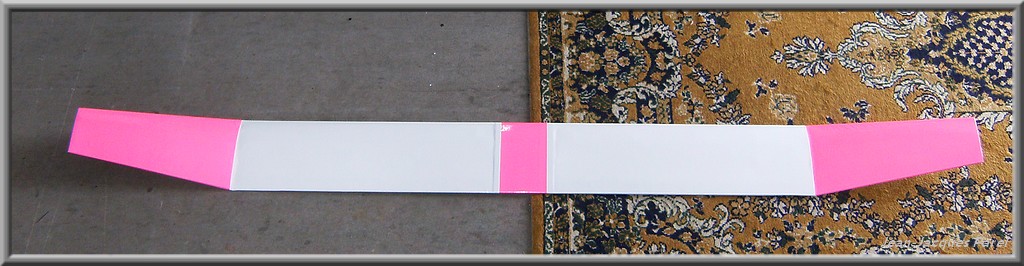

L'extrados (dessus de l'aile) de l'aile et du stabilisateur ont étés entoilés avec du rose fluo.

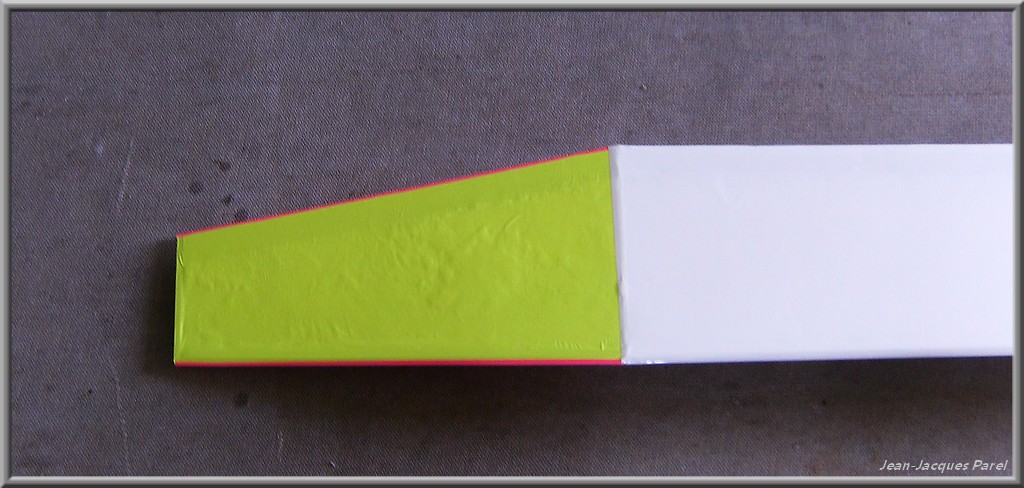

L'intrados (dessous de l'aile) de l'aile et du stabilisateur ont étés entoilés en jaune fluo. Ces différences de couleurs permettent de mieux distinguer le sens de vol du planeur.

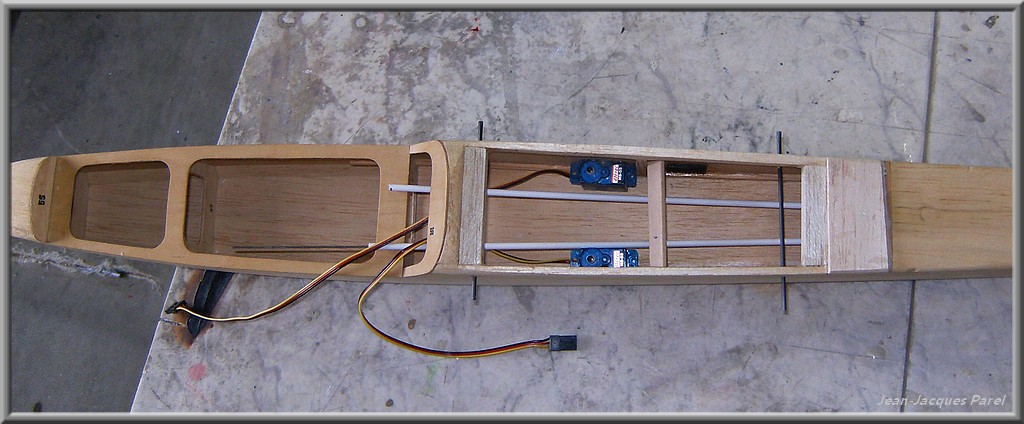

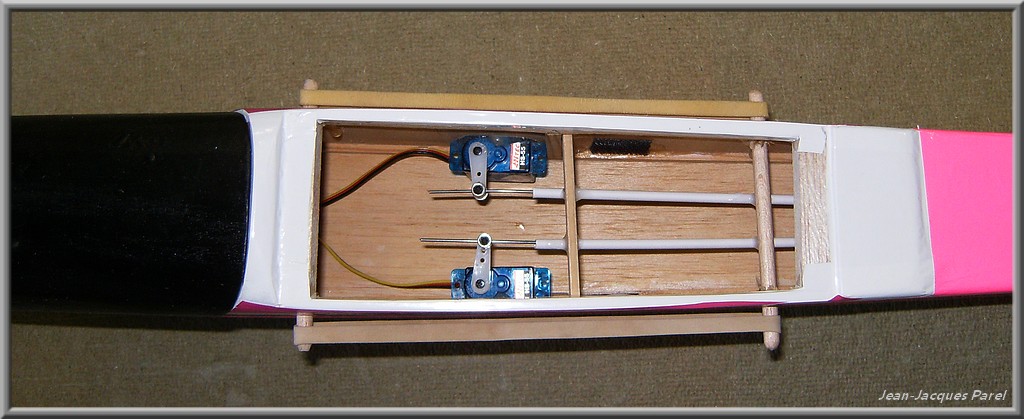

Dans le fuselage, les servos et les cordes à pianos sont installés.


Confection du nez à partir de plaques de balsa 5mm entourant une plaque de contreplaqué aviation. Il a pas encore sa forme définitive.

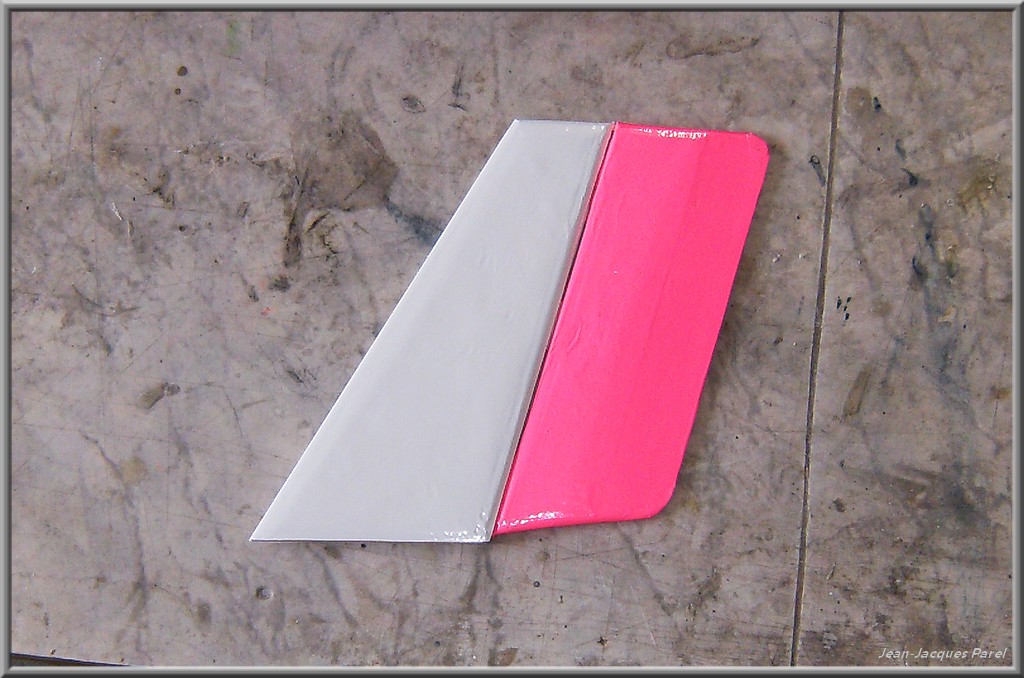

La dérive, fraîchement entoilée.

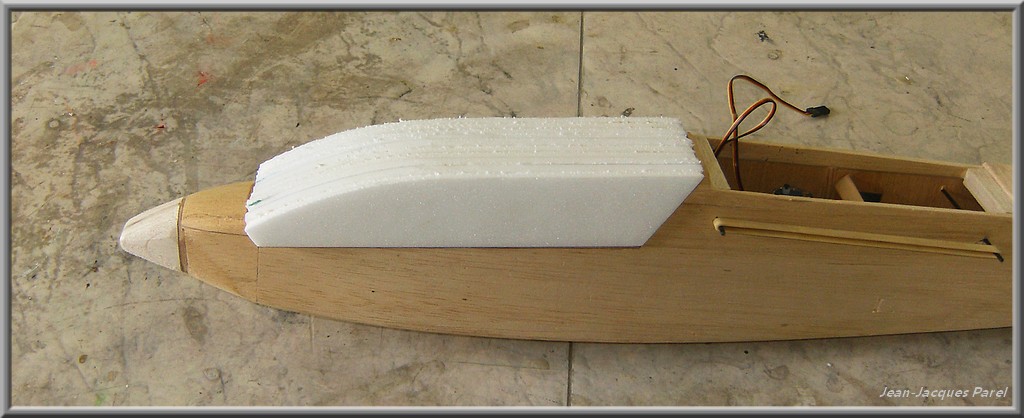

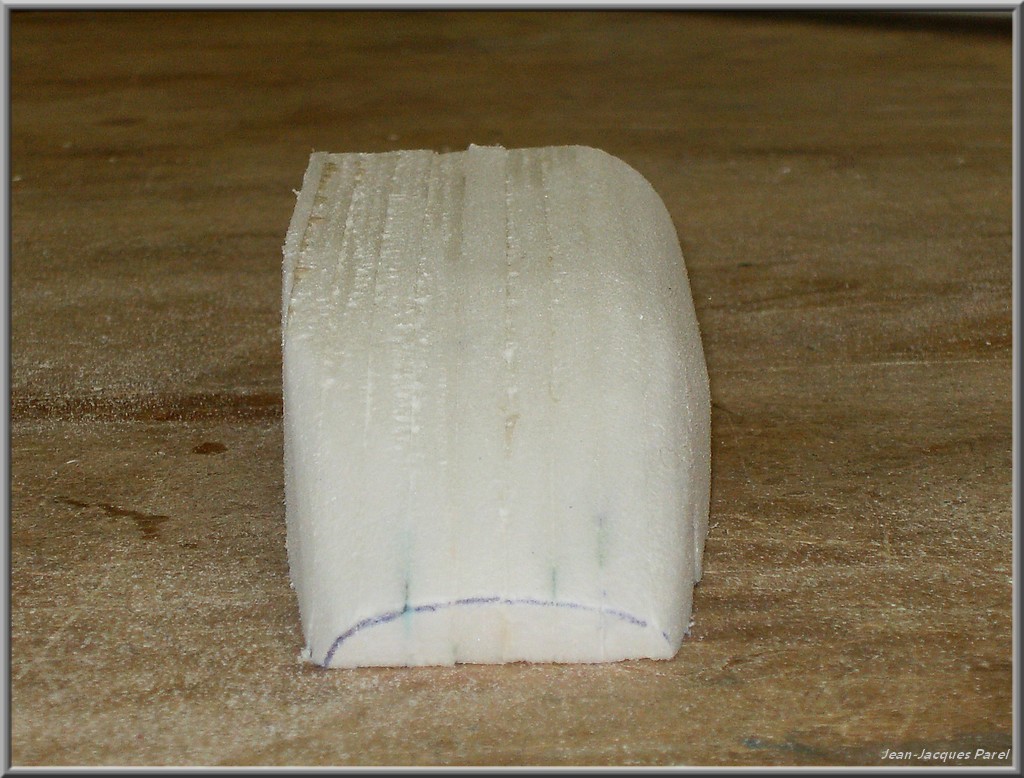

La verrière, composée de 10 plaques de 6mm et 1 de 3mm de dépron collées ensemble. Il reste à la poncer pour lui donner sa forme définitive et à l'entoiler.

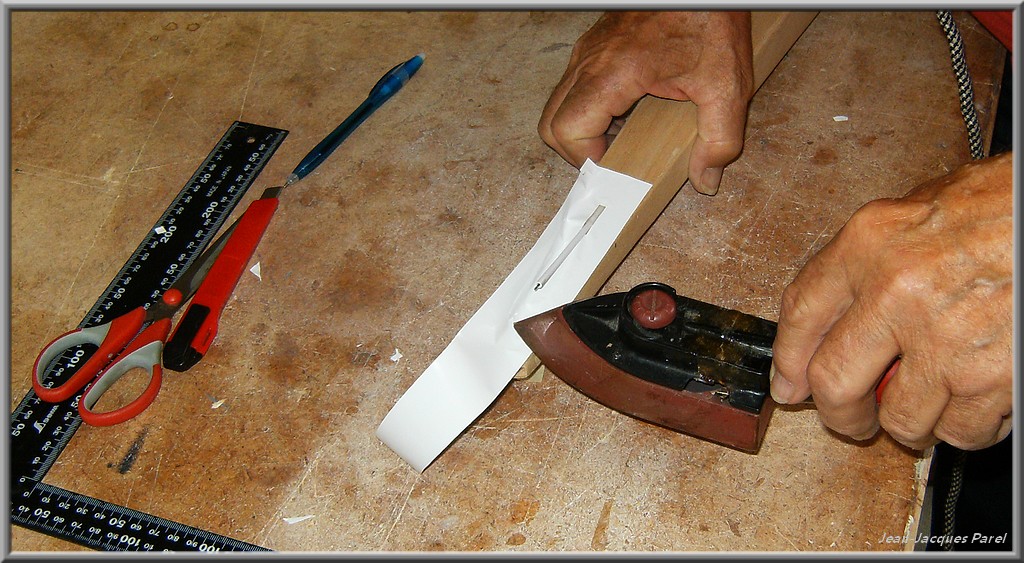

Pierrot entoile un coin délicat, l'arrière du fuselage.

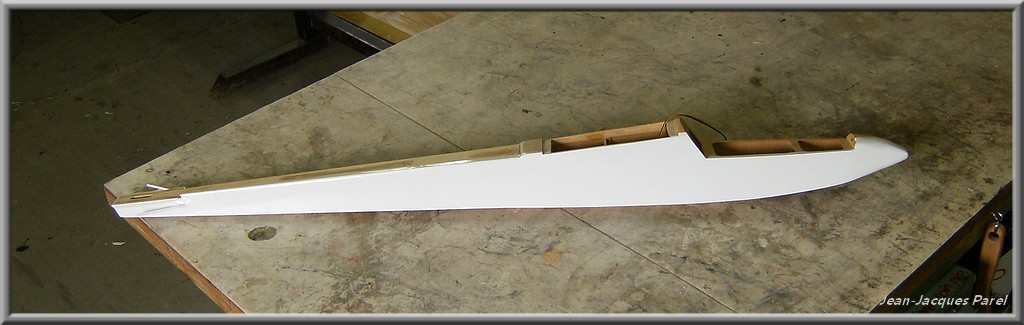

Le fuselage a été entoilé d'un côté.

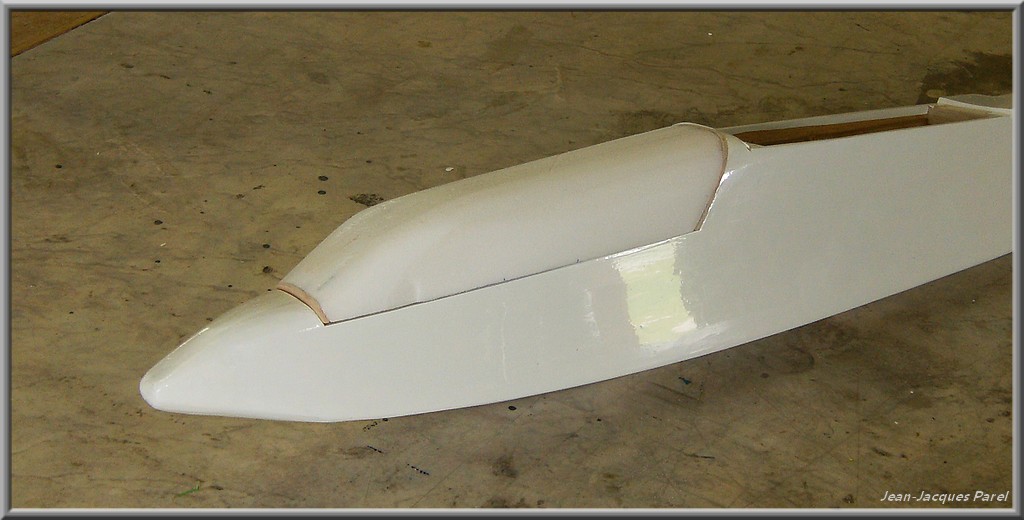

Gros plan sur le nez du planeur.


Le fuselage est entoilé, voici le résultat d'un montage à blanc, il manque juste la verrière.

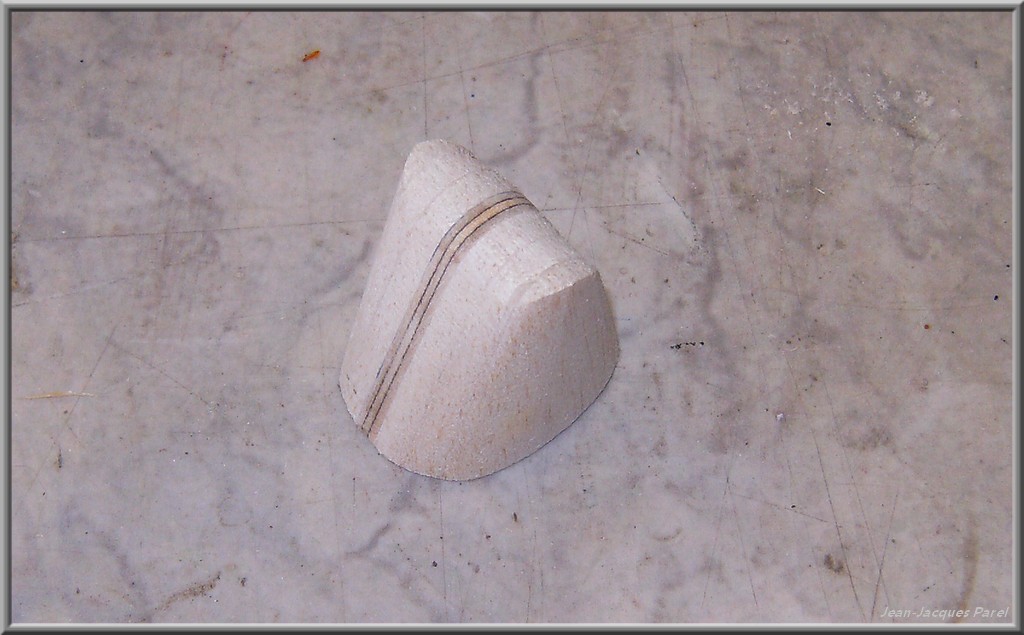

Le ponçage de la verrière est en cours.


La verrière est prête à être entoilée.

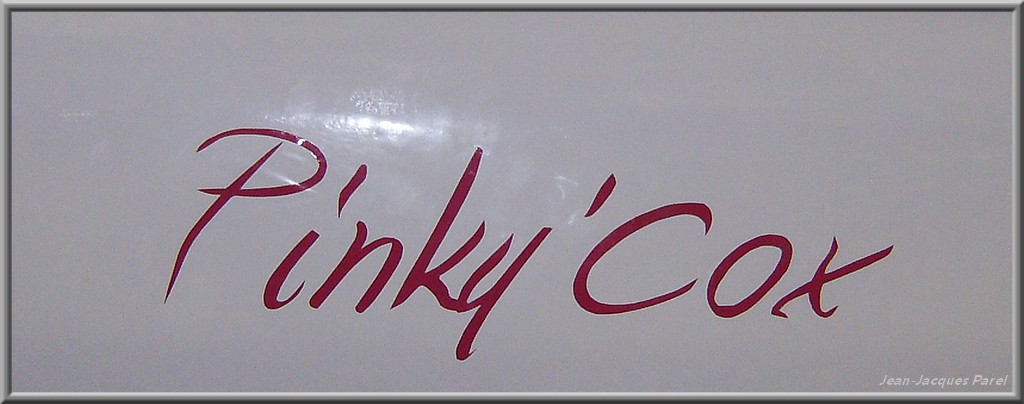

Ce planeur a enfin un nom, le Pinky'Cox. Il m'a fallu plus de 3h pour découper ces lettres dans de l'adhésif.

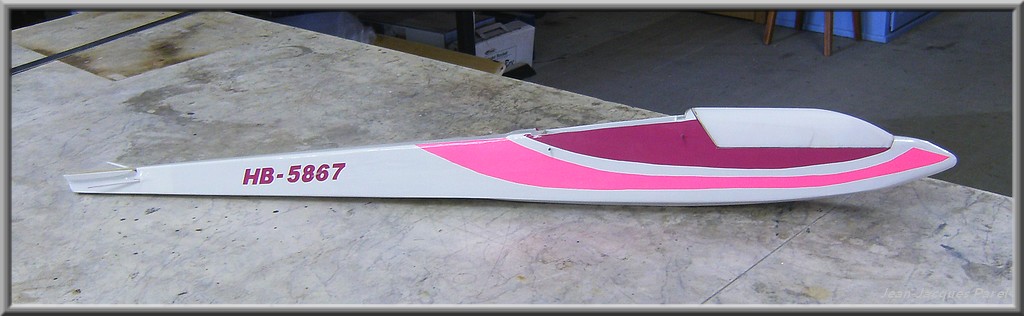

Le fuselage a reçu sa décoration sur les côtés. L'immatriculation a aussi été découpée dans de l'adhésif. Il reste à faire la décoration du dessus du nez et l'entoilage de la verrière. Le rose est de l'entoilage et le violet de l'adhésif.


Montage à blanc du Pinky'Cox, ça prends bien forme.

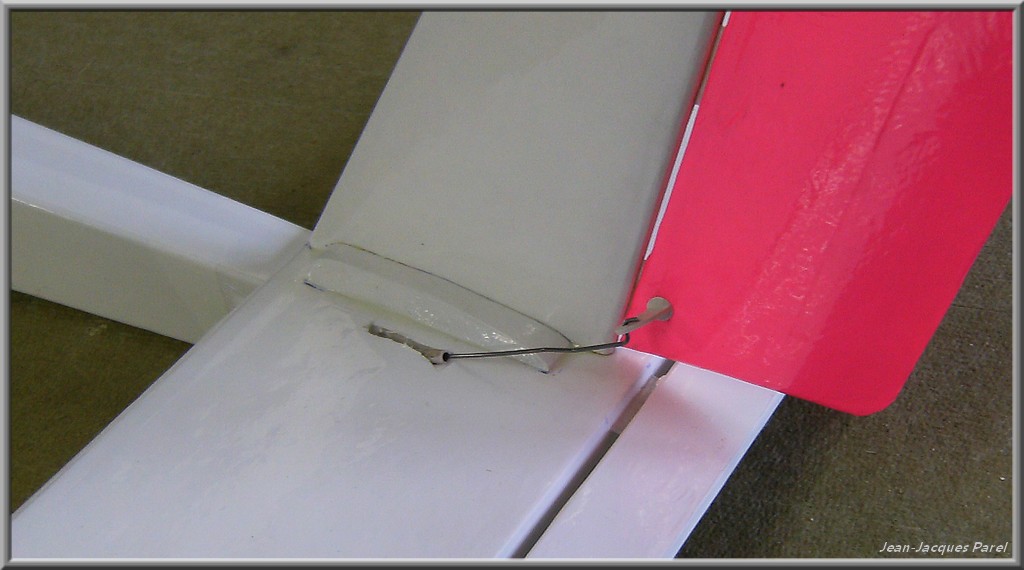

Vue sur le pied de dérive.


Tout est raccordé!.

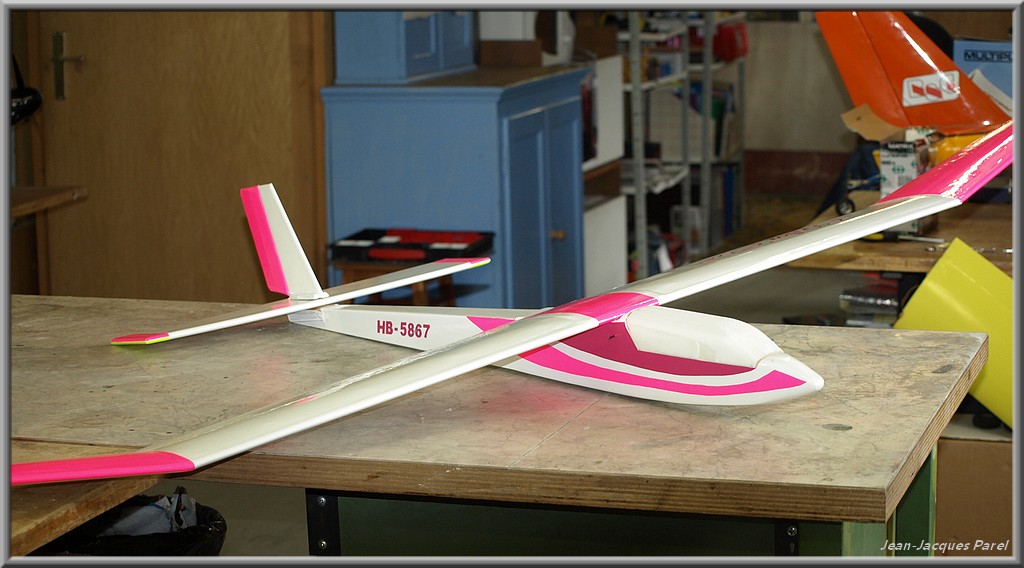

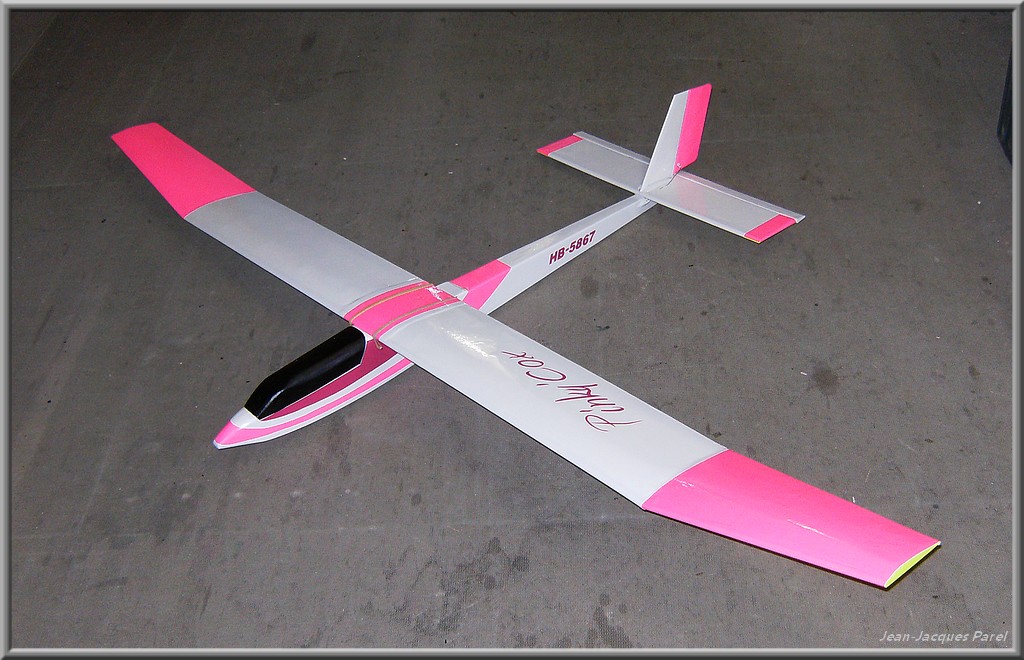

Pinky'Cox est terminé!!!. Aucune date est prévue pour le 1er vol.

_______________


Dernière édition par cocox le Mer 8 Sep - 23:54 (2010); édité 4 fois
Revenir en haut
Visiter le site web du posteur
Publicité






MessagePosté le: Mar 24 Aoû - 09:02 (2010)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
kim
Pilote
Pilote

Hors ligne

Inscrit le: 24 Déc 2008
Messages: 720
Localisation: neuchatel
Masculin

MessagePosté le: Mar 24 Aoû - 13:51 (2010)    Sujet du message: Fabrication d'un planeur RC (3 photos en + le 8.9) Répondre en citant

ouah trop cool, tu le laisse en rose hein?!?! Mr. Green Mort de Rire
Revenir en haut
MSN
cocox
Pilote expérimenté
Pilote expérimenté

Hors ligne

Inscrit le: 26 Avr 2007
Messages: 1 437
Localisation: Neuchâtel, Suisse
Masculin

MessagePosté le: Mar 24 Aoû - 22:32 (2010)    Sujet du message: Fabrication d'un planeur RC (3 photos en + le 8.9) Répondre en citant

Merci à toi. Oui, il va rester de cette couleur, au moins je le reconnaitrais de loin au millieu de tous ces aéronefs blancs Mort de Rire

Si jamais, j'ai rajouté une photo.
_______________
Revenir en haut
Visiter le site web du posteur
cocox
Pilote expérimenté
Pilote expérimenté

Hors ligne

Inscrit le: 26 Avr 2007
Messages: 1 437
Localisation: Neuchâtel, Suisse
Masculin

MessagePosté le: Mer 8 Sep - 23:55 (2010)    Sujet du message: Fabrication d'un planeur RC (3 photos en + le 8.9) Répondre en citant

Aux dernières photos, il restait encore un peu de travail ; fixation du stab et de la dérive, raccordement des commandes, entoilage de la verrière et sa fixation, décoration du nez et du fuselage supérieur, etc...

Ces travaux sont enfin terminés et Pinky'Cox est prêt pour son 1er vol!.

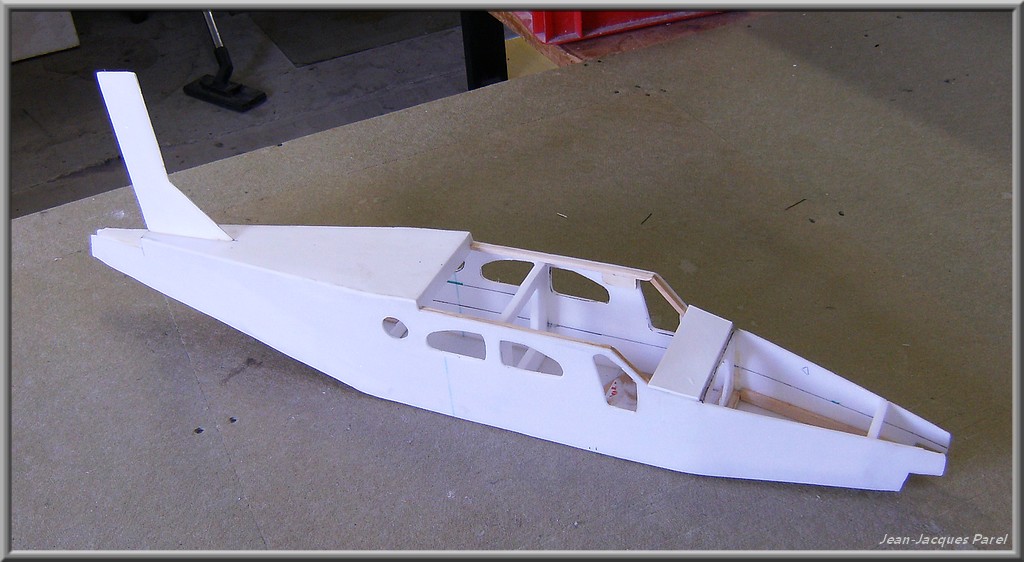

Mais rassurez-vous, la relève arrive, sous la forme d'un PC-6 de 1,05m d'envergure pour 75cm de long. Stab et dérives sont déjà prêts et entoilés en blanc, l'aile va être entoilée et le fuselage suivra bientôt. Les pièces vont être commandées, il sera fini je pense pour fin octobre.


@ bientôt
_______________
Revenir en haut
Visiter le site web du posteur
kim
Pilote
Pilote

Hors ligne

Inscrit le: 24 Déc 2008
Messages: 720
Localisation: neuchatel
Masculin

MessagePosté le: Jeu 9 Sep - 16:09 (2010)    Sujet du message: Fabrication d'un planeur RC (3 photos en + le 8.9) Répondre en citant

me réjoui de le voir voler ton pinky cox  Okay
et ton PC-6, il est vraiment sympa Very Happy
A samedi Okay
Kim
Revenir en haut
MSN
Dreadwings
Pilote expérimenté
Pilote expérimenté

Hors ligne

Inscrit le: 09 Jan 2008
Messages: 1 255
Localisation: Vaud
Masculin

MessagePosté le: Jeu 9 Sep - 18:30 (2010)    Sujet du message: Fabrication d'un planeur RC (3 photos en + le 8.9) Répondre en citant

sympa joli boulot....... vas-y on t'écoute chanter : CA PLANE POUR MOI!!!! :standard1: Mr. Green Mort de Rire
